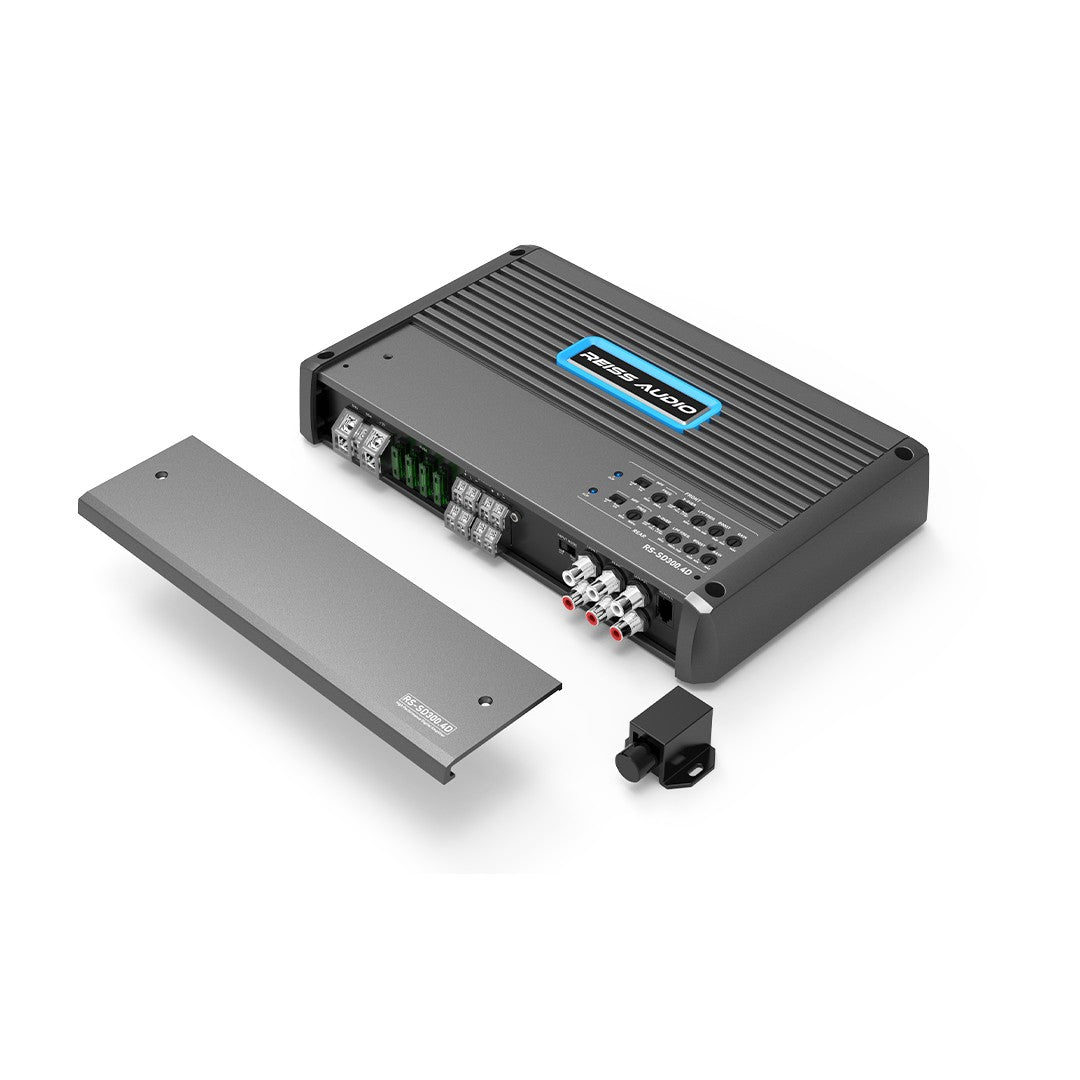

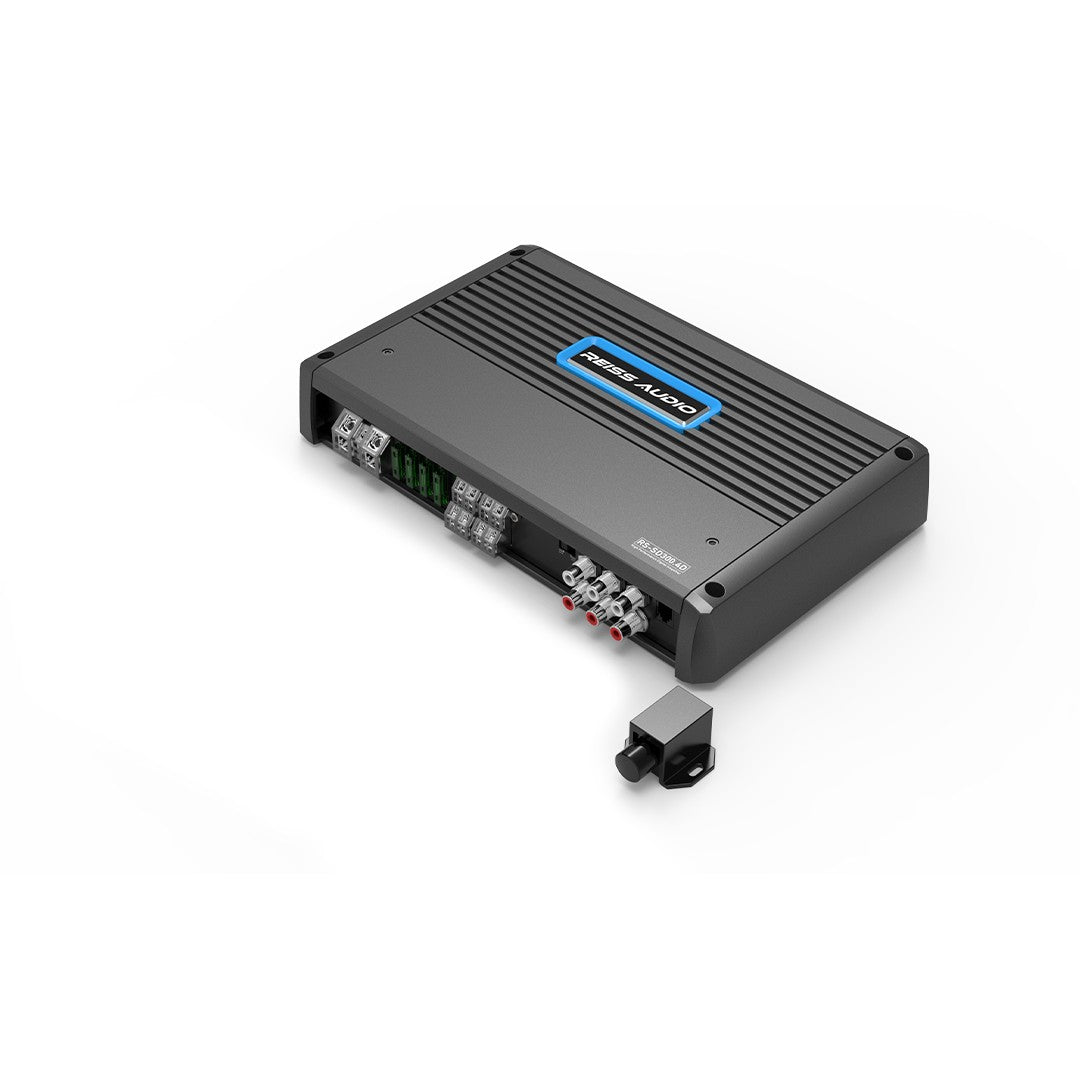

RS-SD300.4D – 4-kanals Klass D-slutsteg, 4 x 300 W RMS vid 4 ohm

RS-SD300.4D är ett kompakt 4-kanals slutsteg i Klass D för bilstereo. Slutsteget lämnar upp till 4 x 300 W RMS vid 4 ohm och är avsett för installationer där fyra högtalarkanaler ska drivas med separat förstärkning. Det kan användas till exempelvis fram- och baksystem, SPL-högtalare eller färdiga raggarplankor.

Med justerbart högpassfilter och lågpassfilter kan frekvensområdet anpassas efter vilka högtalare eller baselement som används i systemet. Högpassfiltret är justerbart från 20 till 4 000 Hz, medan lågpassfiltret kan ställas mellan 50 och 4 000 Hz. Detta ger möjlighet att filtrera bort låga frekvenser från högtalare eller begränsa signalen till ett valt frekvensområde.

RS-SD300.4D har ett angivet frekvensomfång på 10 Hz till 25 000 Hz och ett signal/brus-förhållande över 90 dB. Konstruktionen är Klass D, vilket kombinerar hög uteffekt med ett kompakt format som passar i exempelvis bagageutrymmet eller under ett säte, beroende på tillgängligt monteringsutrymme.

Användning och kanalconfiguration

Slutsteget har fyra kanaler och kan användas för att driva ett komplett högtalarsystem i stereo. Kanal 3 och 4 kan även bryggkopplas för att driva en baslåda med 4 ohms impedans, samtidigt som kanal 1 och 2 används för bilens framsystem i stereo.

För raggarplankor kan RS-SD300.4D användas med exempelvis uppsättningar med 4 x 6,5-tums eller 4 x 8-tums högtalare. De justerbara filtren gör det möjligt att anpassa signalen efter högtalarnas avsedda frekvensområde.

Funktioner

• 4-kanals bilstereoslutsteg i Klass D
• 4 x 300 W RMS vid 4 ohm
• Justerbart högpassfilter (HPF) från 20 till 4 000 Hz
• Justerbart lågpassfilter (LPF) från 50 till 4 000 Hz
• Frekvensomfång på 10 Hz till 25 000 Hz
• Signal/brus-förhållande över 90 dB
• Kanal 3 och 4 kan bryggkopplas till en 4 ohms baslåda
• Kompakt format för bilstereoinstallationer

Tekniska specifikationer

Kompatibla användningsområden

RS-SD300.4D passar i bilstereosystem med separata fram- och baksystem, SPL-högtalare och raggarplankor. För en komplett installation kan slutsteget kombineras med passande högtalare, subwoofer, baslåda, strömkablar och övriga installationstillbehör.

Specifikationer

• Antal kanaler: 4 kanaler
• Förstärkarklass: Klass D
• Effekt i 2 ohm RMS: 450W X 4
• Effekt i 4 ohm RMS: 300W X 4
• Effekt i 4 ohm bryggkopplat RMS: 900W X 2
• Frekvensområde: 20Hz~20KHz
• THD: 0.3%
• Signalbrus: 95dB
