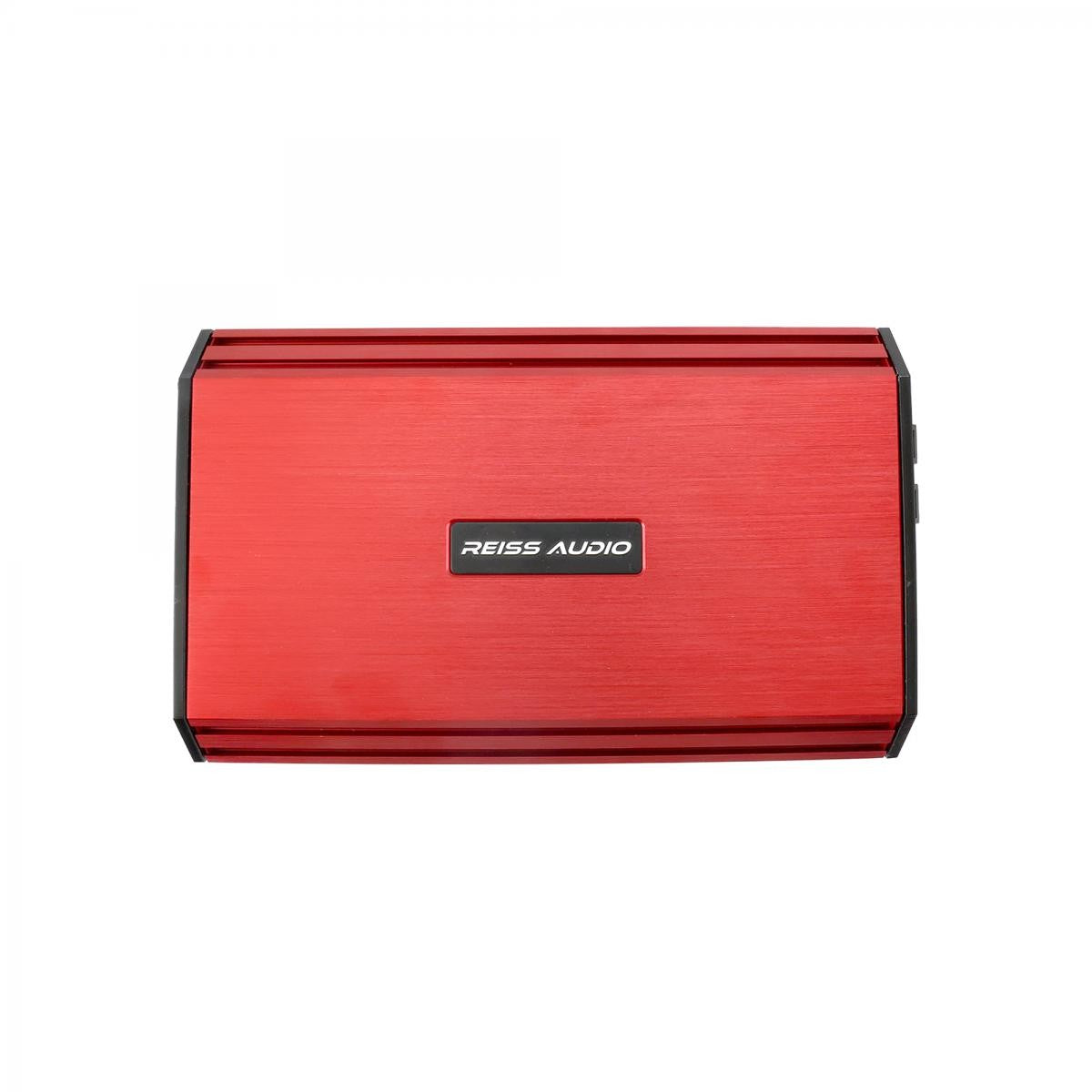

RS-Q4080.4D RED – 4-kanals Klass D-slutsteg, 4 x 80 W RMS vid 4 Ohm
RS-Q4080.4D RED är ett 4-kanals bilslutsteg i Klass D-utförande för installation med original- eller eftermarknadshögtalare. Slutsteget levererar 4 x 80 W RMS vid 4 ohm och är avsett för den som vill driva flera högtalarkanaler med separat förstärkning.
Modellen har inbyggda högpass- och lågpassfilter, vilket gör det möjligt att anpassa frekvensområdet för exempelvis dörrhögtalare, koaxialhögtalare eller andra högtalare i bilens ljudsystem. HPF och LPF är justerbara mellan 50 och 250 Hz.
RS-Q4080.4D RED har ett angivet frekvensomfång på 10 Hz till 30 000 Hz och ett signal/brus-förhållande på över 90 dB. Slutsteget är stabilt för kontinuerlig drift i 2 ohm stereo eller 4 ohm bryggkopplat läge.
Funktioner
- 4-kanals Klass D-slutsteg för bil.
- 4 x 80 W RMS vid 4 ohm.
- Integrerat högpassfilter (HPF), 50–250 Hz.
- Integrerat lågpassfilter (LPF), 50–250 Hz.
- Frekvensomfång från 10 Hz till 30 000 Hz.
- Signal/brus-förhållande över 90 dB.
- Stabil drift vid 2 ohm i stereo eller 4 ohm bryggkopplat.
Tekniska specifikationer
| Modell | RS-Q4080.4D RED |
|---|---|
| Typ | 4-kanals Klass D-slutsteg |
| RMS-effekt vid 4 ohm | 4 x 80 W RMS |
| Frekvensomfång | 10 Hz – 30 000 Hz |
| Högpassfilter (HPF) | 50 Hz – 250 Hz |
| Lågpassfilter (LPF) | 50 Hz – 250 Hz |
| Signal/brus-förhållande | > 90 dB |
| Stabil drift | 2 ohm stereo eller 4 ohm bryggkopplat |
Anslutning och installation
Om bilstereon har RCA-lågnivåutgångar kan RS-Q4080.4D RED anslutas med RCA-kablar. Vid installation tillsammans med en originalstereo utan RCA-utgångar kan en hög-till-lågnivåomvandlare användas.
För strömförsörjning anges ett strömkabelkit i storleken 10–20 mm² samt säkring på 40–60 A som rekommenderad kabel- och säkringsdimension.
