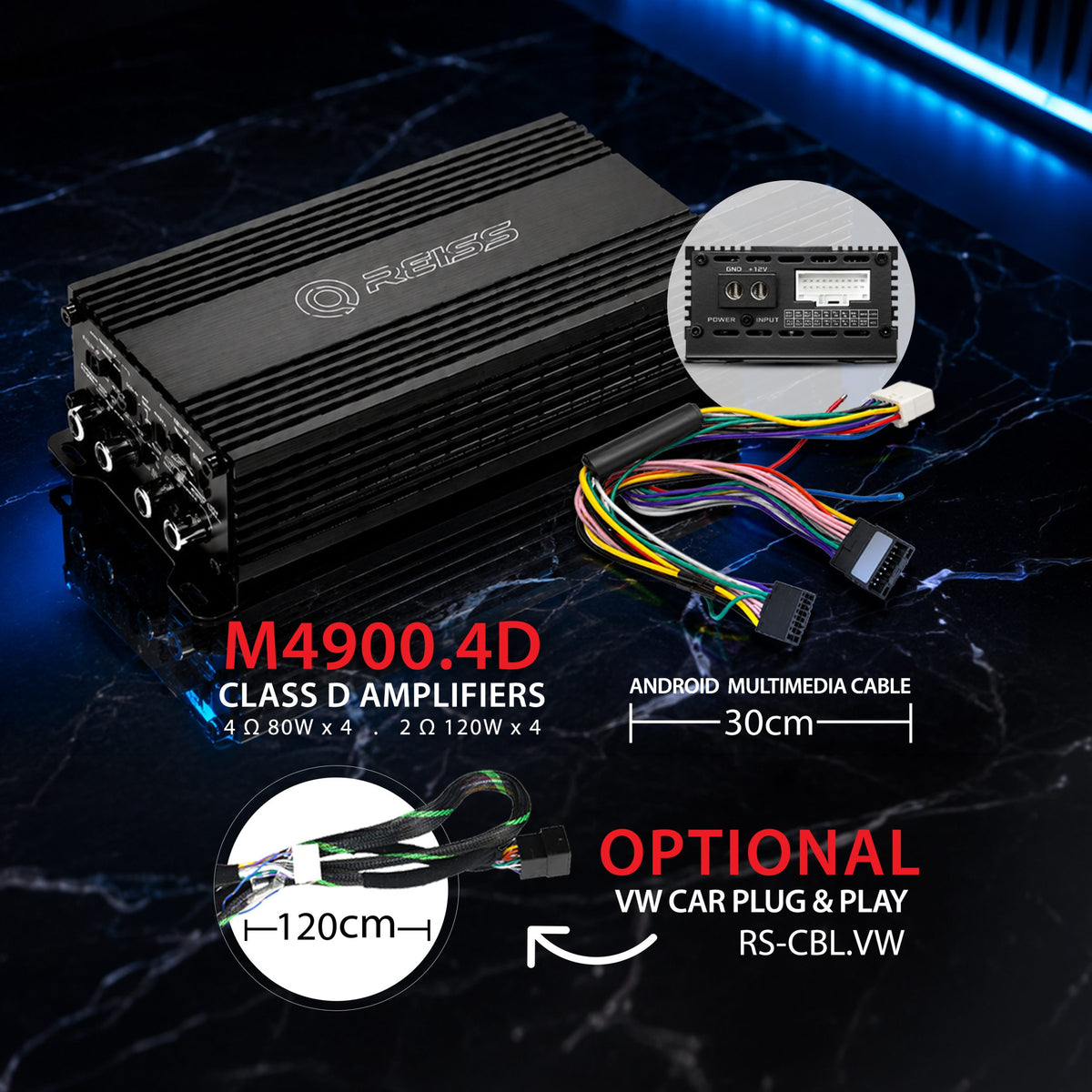

Reiss Audio RS-M4900.4D – 4-kanals Klass D-slutsteg i kompakt mikroformat

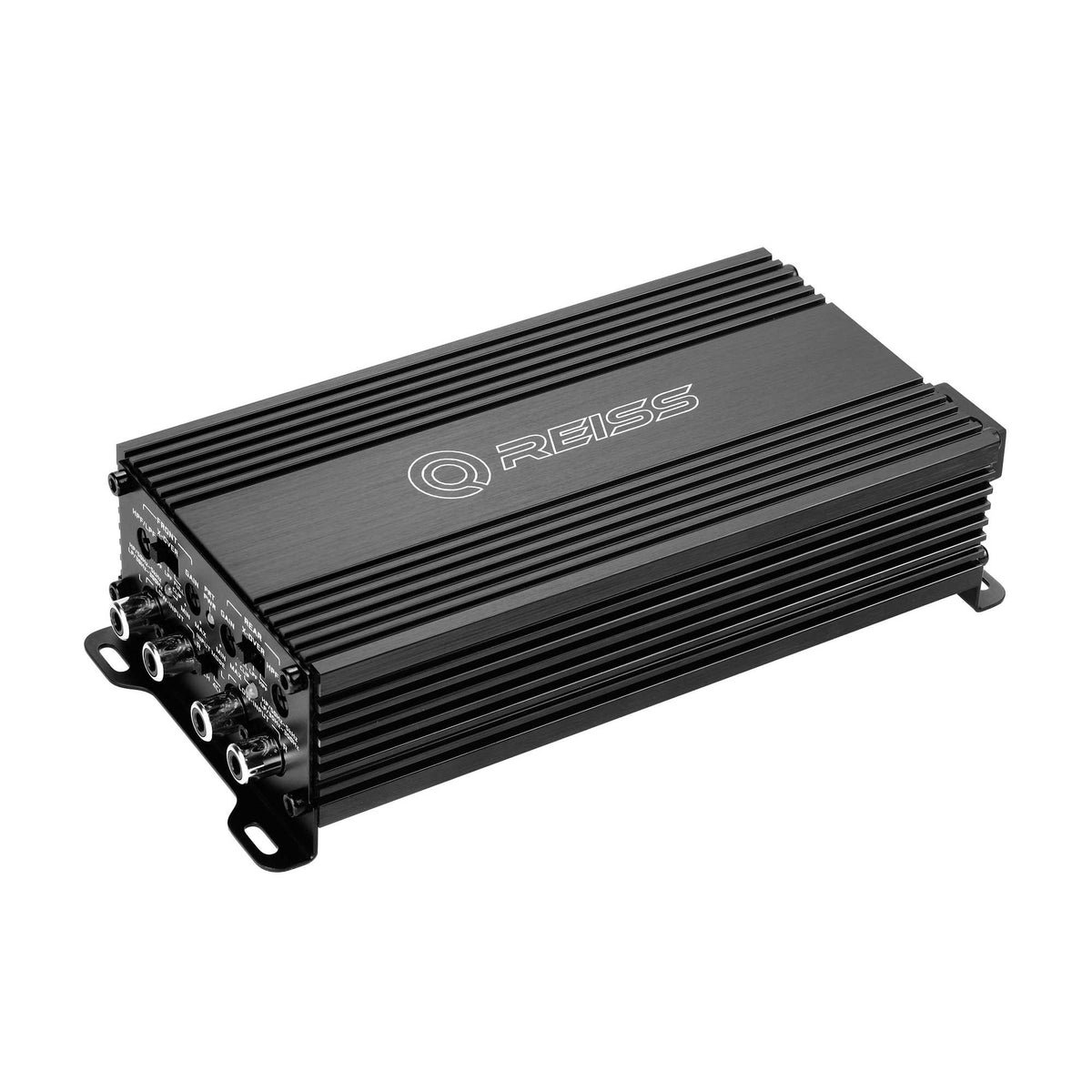

Reiss Audio RS-M4900.4D är ett 4-kanals fullregisterslutsteg i Klass D-utförande för bil. Slutsteget har ett kompakt mikrochassi på 160 x 85 x 46 mm, vilket gör det möjligt att montera det på platser med begränsat utrymme, exempelvis bakom instrumentpanelen, i handskfacket, under ett säte eller i bagageutrymmet.

Vid 4 ohm levererar RS-M4900.4D upp till 4 x 80 W RMS. Vid 2 ohm är uteffekten upp till 4 x 120 W RMS. Det går även att bryggkoppla slutsteget till två kanaler med upp till 2 x 240 W RMS vid 4 ohm. Minsta belastning i stereodrift är 2 ohm.

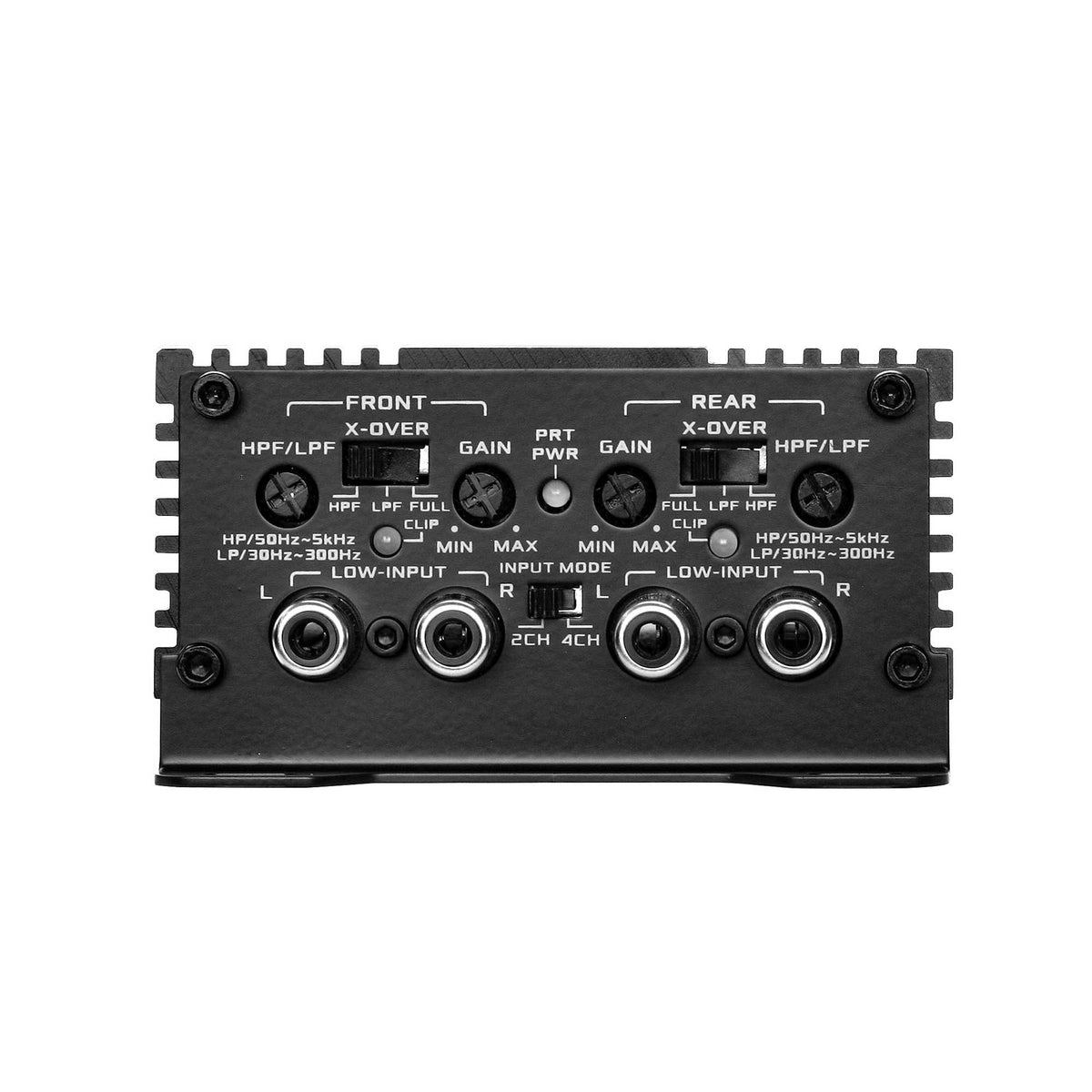

Slutsteget har ett frekvensomfång på 10 Hz till 45 kHz och kan användas för exempelvis framsystem, koaxialhögtalare och andra fullregisterinstallationer. Inbyggt högpassfilter kan justeras mellan 50 Hz och 5 kHz, medan lågpassfiltret har ett justeringsområde på 30 till 300 Hz. Det finns även en 2CH/4CH-ingångsväljare för inkoppling till huvudenheter med antingen två eller fyra lågnivåutgångar.

Funktioner

• 4-kanals fullregisterslutsteg i Klass D
• Kompakt format: 160 x 85 x 46 mm
• 4 x 80 W RMS vid 4 ohm
• 4 x 120 W RMS vid 2 ohm
• 2 x 240 W RMS bryggkopplat vid 4 ohm
• Högpassfilter (HPF) från 50 Hz till 5 kHz
• Lågpassfilter (LPF) från 30 till 300 Hz
• 2CH/4CH-ingångsläge
• Två säkringar på 30 A

Tekniska specifikationer

Montering och inkoppling

Det lilla formatet gör Reiss Audio RS-M4900.4D lämpligt när ett vanligt bilslutsteg inte får plats. Det kan monteras dolt bakom instrumentbrädan, under ett säte, i mittkonsolen, handskfacket eller i bagageutrymmet, beroende på fordonets konstruktion och tillgängligt installationsutrymme.

Slutstegets 2CH/4CH-väljare förenklar inkoppling när huvudenheten endast har ett par lågnivåutgångar. Vid bryggkoppling kan exempelvis två kanaler användas till ett framsystem och de två återstående kanalerna bryggkopplas för en subwoofer på 4 ohm. Lågpassfiltret kan då användas för den bryggkopplade subwooferkanalen.

Vanliga frågor om Reiss Audio RS-M4900.4D

Var kan Reiss Audio RS-M4900.4D monteras?

Med måtten 160 x 85 x 46 mm kan slutsteget monteras på mindre utrymmen, exempelvis bakom instrumentpanelen, under ett säte, i mittkonsolen eller i bagageutrymmet.

Kan slutsteget driva en subwoofer?

Ja. RS-M4900.4D kan bryggkopplas till två kanaler och levererar då upp till 2 x 240 W RMS vid 4 ohm. Exempelvis kan kanal 1 och 2 användas till framsystem, medan kanal 3 och 4 bryggkopplas till en 4-ohms subwoofer med lågpassfilter aktiverat.

Vilken kabeldimension rekommenderas?

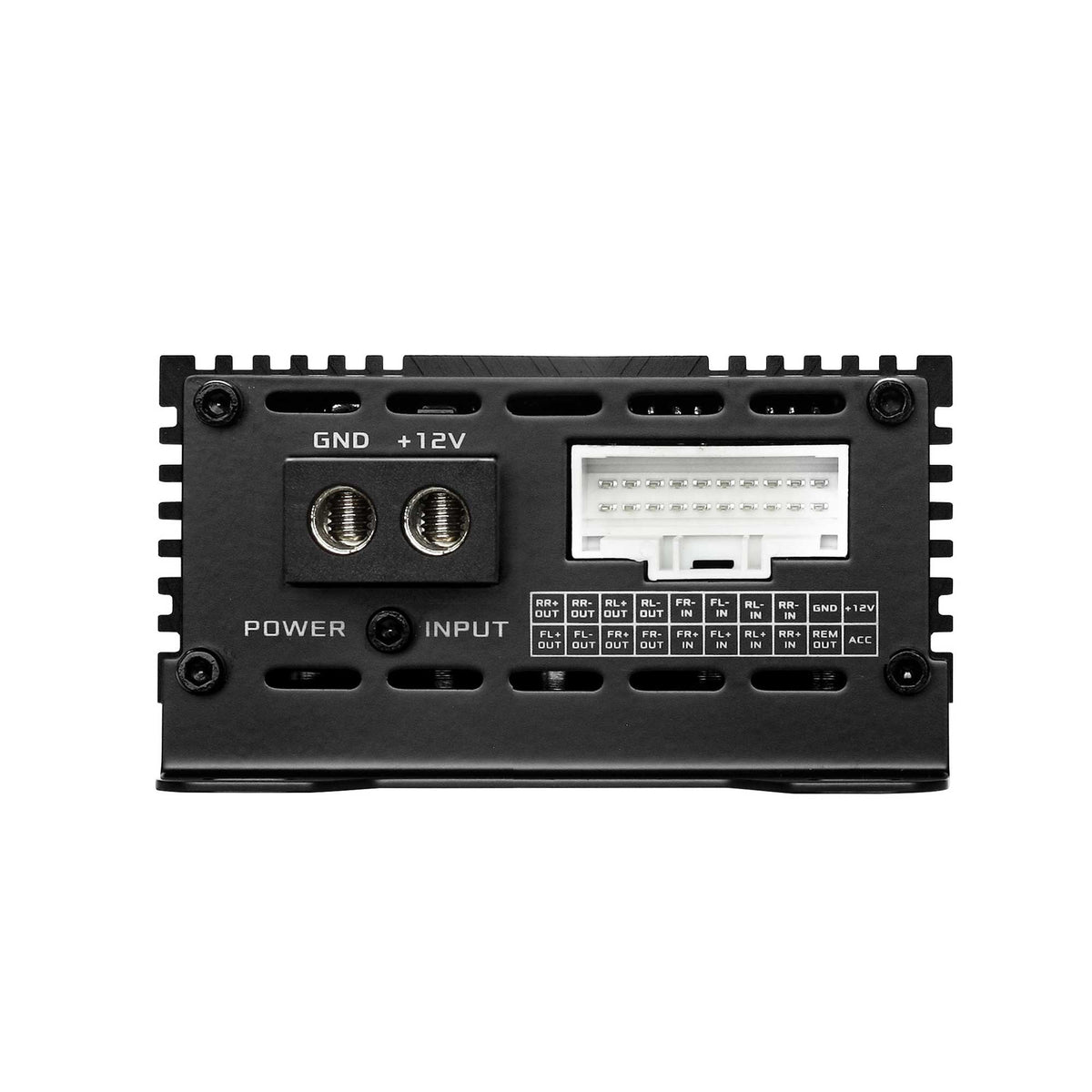

Med en total avsäkring på 60 A rekommenderas ett strömkabelkit på 10–20 mm² i ren koppar (OFC) för stabil och säker drift.

Specifikationer

• Antal kanaler: 4 kanaler
• Förstärkarklass: Klass D
• Effekt i 2 ohm RMS: 120W x 4
• Effekt i 4 ohm RMS: 80W x 4
• Effekt i 4 ohm bryggkopplat RMS: 240W x 2
• Frekvensområde: 10Hz - 45KHz
• Lågpassfilter: 30 - 300 Hz
• Högpassfilter: 50 Hz - 5 kHz
• THD: < 0.15%
• Signalbrus: > 90dB
• Ingångskänslighet: 250mV - 8V
• Säkringar: 2x 30A
• Dimensioner: 160 x 85 x 46 mm
