Dayton Audio DATS V3 – Mätinstrument för högtalare, T/S-parametrar och komponenter

Dayton Audio DATS V3 (Dayton Audio Test System) är ett professionellt och kompakt mätsystem för analys av högtalarelement, färdiga högtalare, högtalarlådor och passiva komponenter. Ett oumbärligt verktyg för verkstad, ljudbyggare och seriösa entusiaster som vill arbeta datadrivet och med hög precision.

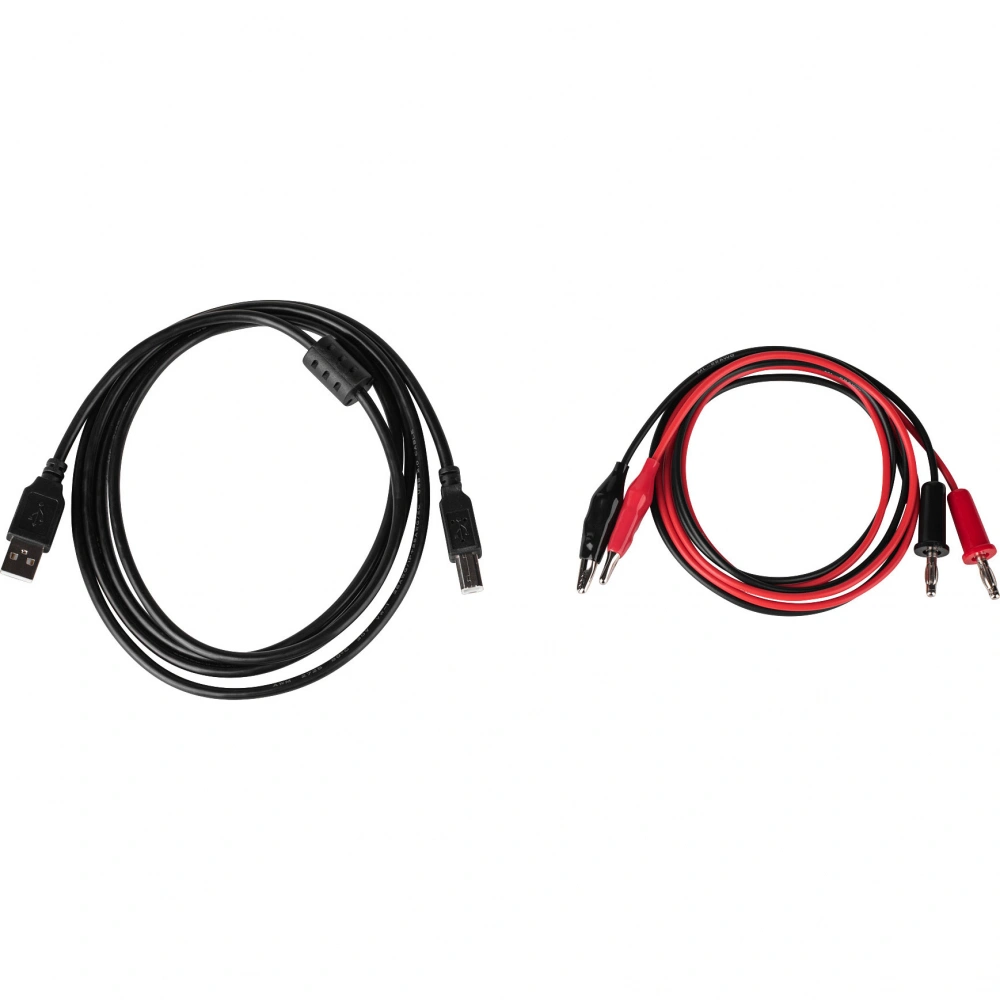

Med DATS V3 kan du mäta Thiele/Small-parametrar, impedanskurvor, lådavstämning samt kapacitans, induktans och resistans på komponenter. Version 3 innebär förbättrad mätnoggrannhet, stabilare USB-kommunikation och ett robust aluminiumchassi med löstagbara mätkablar.

Mät T/S-parametrar snabbt och exakt

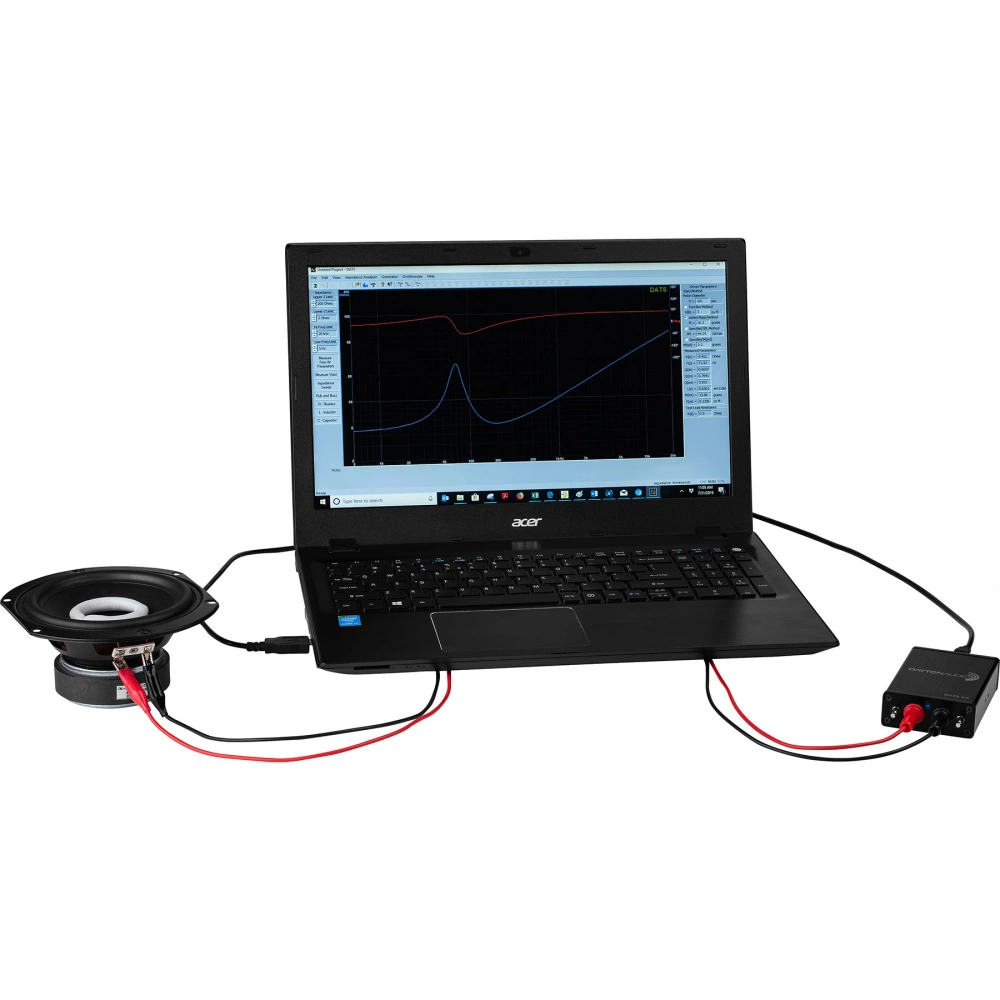

DATS V3 gör det enkelt att mäta Thiele/Small-parametrar på baselement och högtalare. Koppla klämmorna direkt till elementets terminaler och kör en fri-luft-mätning för att få värden som Re, Fs, Qts, Qes, Qms och Le.
Genom att addera vikt på konen eller montera elementet i en sluten testlåda kan resterande parametrar som Vas och Mms beräknas med hög noggrannhet.

Detta gör DATS V3 idealiskt för både konstruktion och verifiering av högtalardesigner.

Mät avstämning och impedans i högtalarlådor

När elementet är monterat i en låda kan DATS V3 utföra impedanssvep för att analysera lådans beteende.

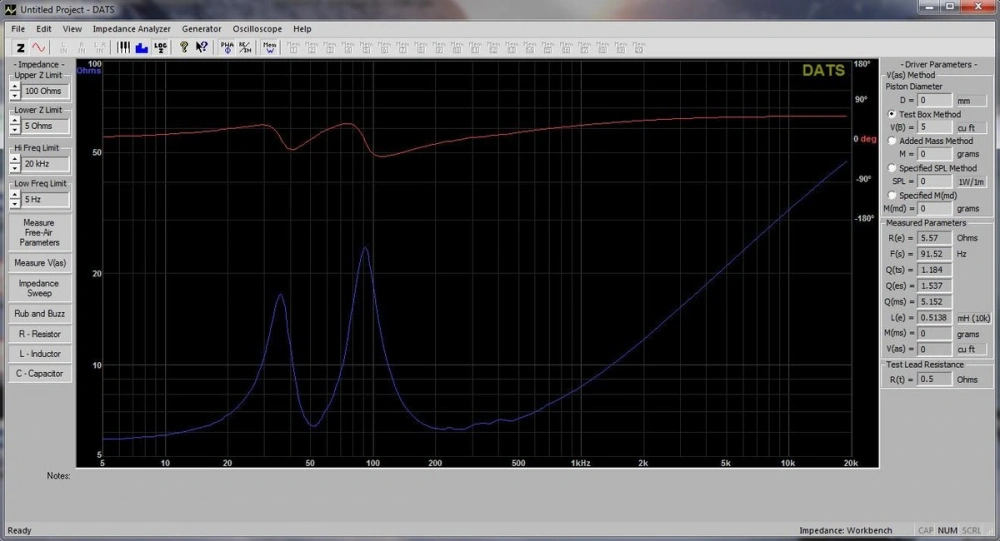

I portade lådor visas tydligt två impedanstoppar med en dal emellan – där dalens lägsta punkt motsvarar lådans avstämningsfrekvens.
I slutna lådor kan du istället analysera systemets Q-värde.

Detta ger snabb och tydlig feedback vid justering av portlängd, volym eller dämpning.

Inbyggd LCR-mätare för komponenter

DATS V3 fungerar även som en extremt noggrann LCR-mätare för passiva komponenter:

• Induktorer (L): Mäter induktans och DC-resistans från 0,05 mH till 100 mH

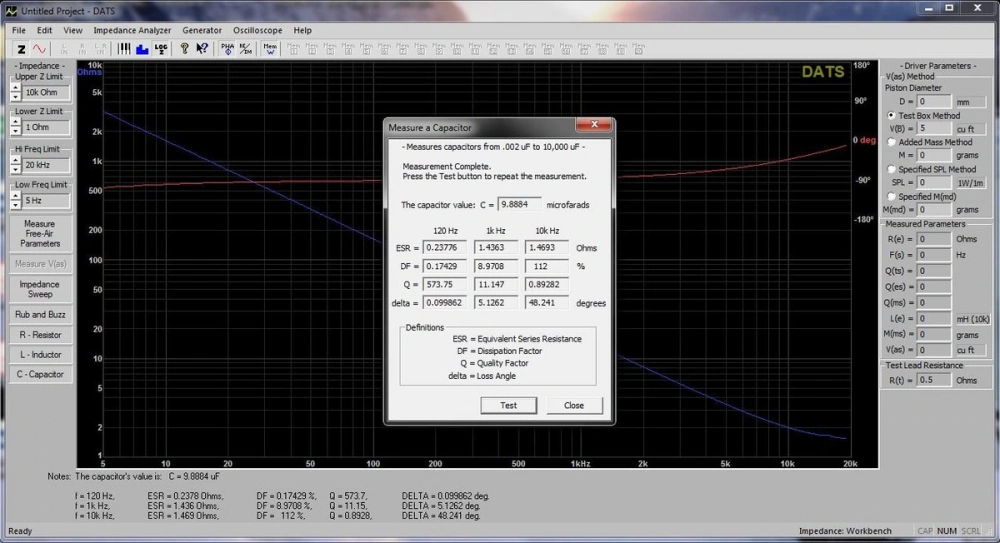

• Kondensatorer (C): Mäter kapacitans, resistans, Q-värde och förlustvinkel från 0,002 µF upp till 10 000 µF

• Motstånd (R): Mäter resistans från 0,002 ohm till 10 000 ohm samt verifierar impedansbeteende

Perfekt för sortering, verifiering och matchning av komponenter till högtalarfilter.

Portabel och verkstadsanpassad design

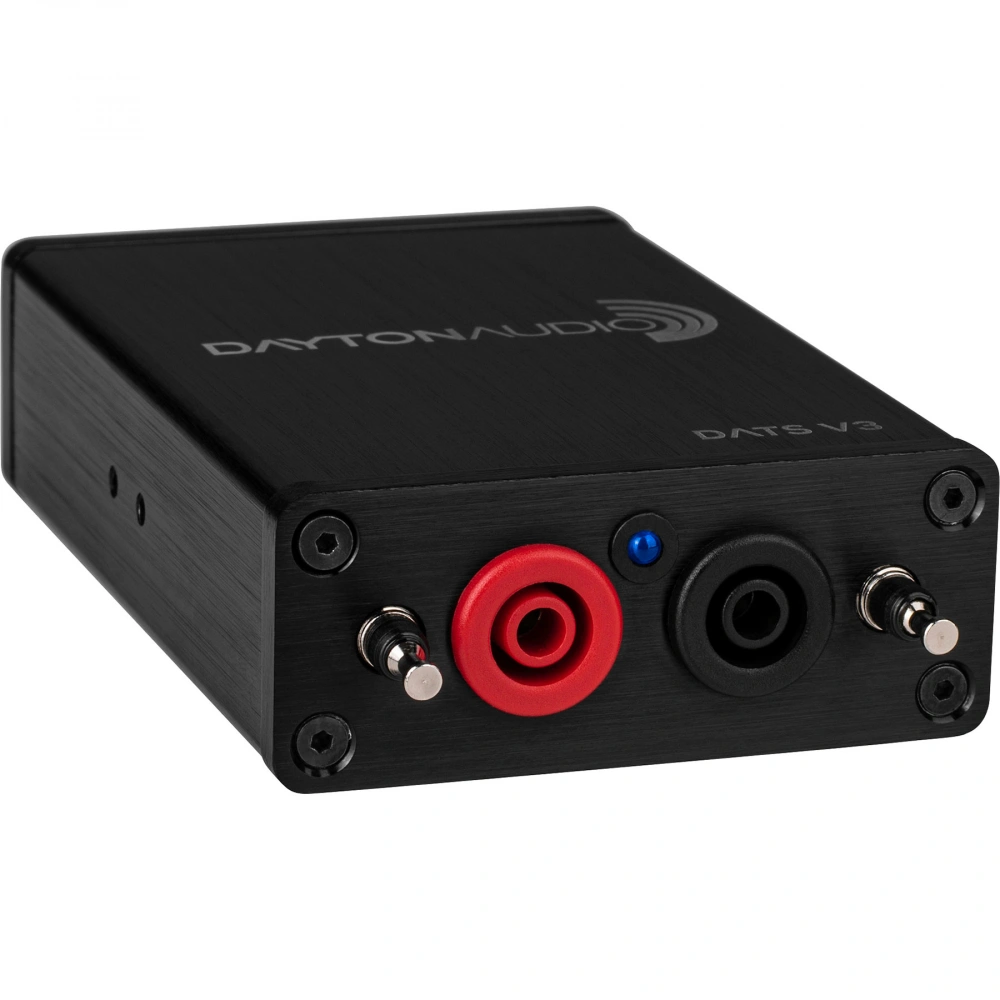

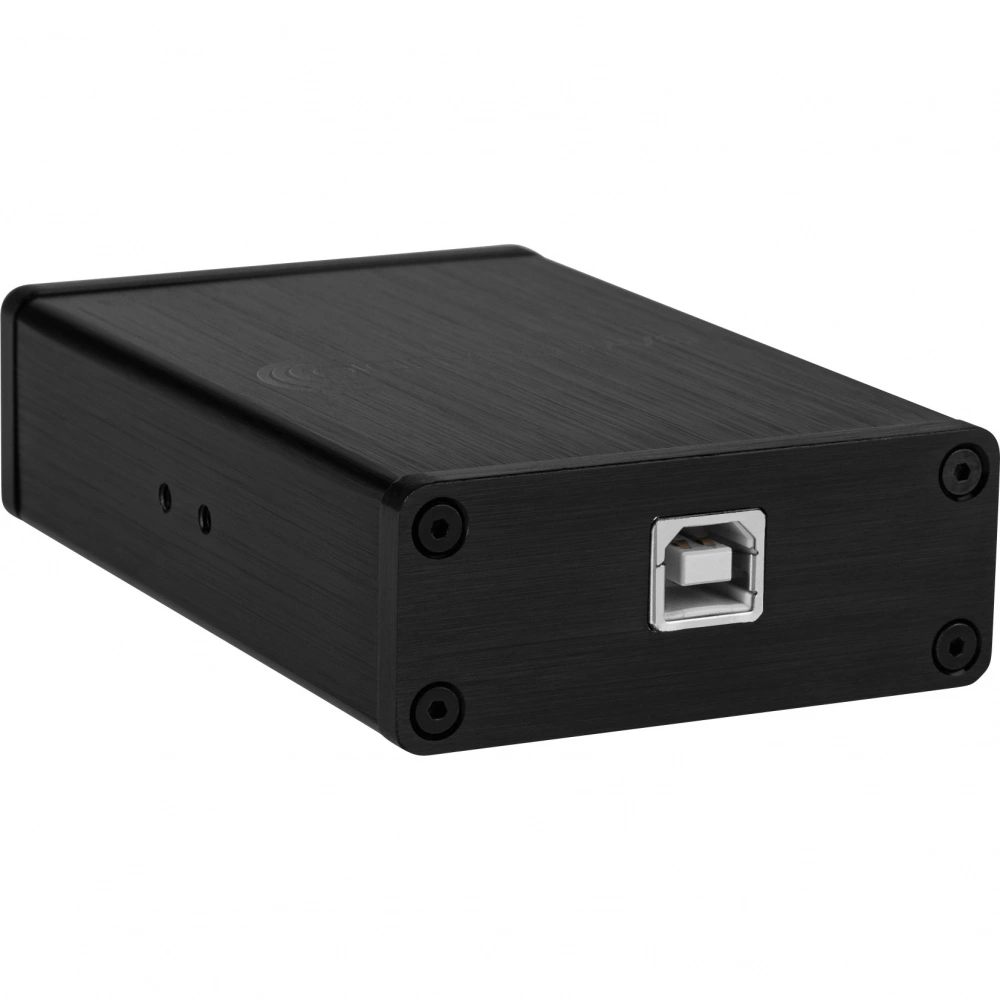

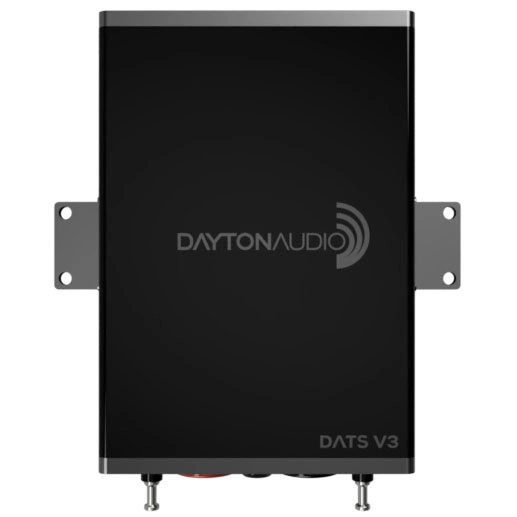

DATS V3 levereras i ett tåligt aluminiumchassi och ansluts till dator via USB. Den kompakta storleken gör den enkel att ta med mellan arbetsplatser, och medföljande fäste möjliggör fast montering i verkstadsmiljö.
Mjukvaran är lättanvänd och erbjuder tydliga grafer, oscilloskopfunktion och inbyggd tongenerator för signaltester.

Tekniska specifikationer – Dayton Audio DATS V3
