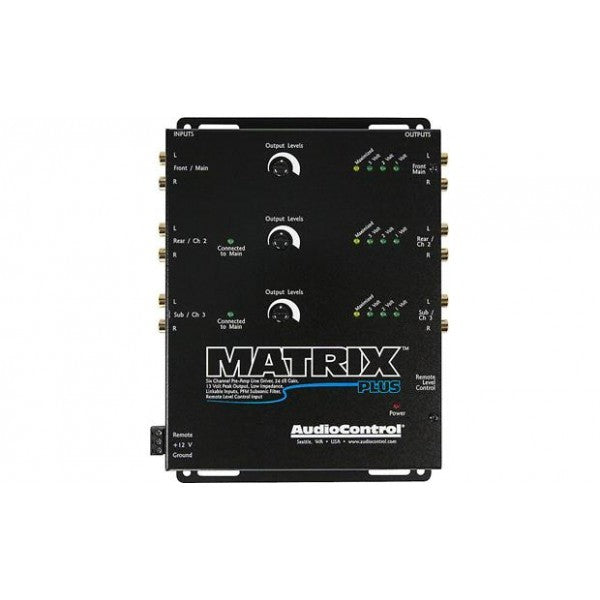

AudioControl MATRIX PLUS – 6-kanals line driver med upp till 9,5 Vrms
AudioControl MATRIX PLUS är en 6-kanals line driver för bilstereo som är avsedd att höja signalnivån mellan huvudenhet och externa förstärkare. Enheten har tre stereoingångar och tre stereoutgångar, vilket motsvarar totalt sex kanaler in och sex kanaler ut.
Line drivern ger upp till 24 dB förstärkning och kan leverera en maximal utspänning på 9,5 Vrms, motsvarande 13 V peak. Den är utvecklad för system där preamp-signalen från bilstereon är låg eller där signalen behöver transporteras via längre kablar till en eller flera förstärkare.
MATRIX PLUS har balanserade differentiella ingångar, lågimpedansutgångar och separat utgångsreglering. Det interna länksystemet gör det möjligt att låta två ingångskanaler driva samtliga sex utgångar. Varje utgång kan enligt specifikationen driva upp till sju förstärkare.
För installationer med flera ljudkällor kan MATRIX PLUS användas för att matcha signalnivåerna mellan exempelvis stereo och videokälla. Enheten har även PFM subsonic-filter, valbar jordisolering, LED-indikering för optimal spänning och en ingång för extern nivåkontroll.
Extern nivåkontroll
MATRIX PLUS har ingång för fjärrkontroll av preamp-signalnivån. Den valbara fjärrkontrollen AudioControl ACR-1 kan användas för justering av exempelvis systemets huvudvolym eller subwoofernivå. ACR-1 anges som tillval och ingår inte i angivet paketinnehåll.
Funktioner
- 6-kanals line driver med 3 stereoingångar och 3 stereoutgångar
- Upp till 24 dB ingångsförstärkning
- Maximal utspänning på 9,5 Vrms / 13 V peak
- Balanserade differentiella ingångar
- Lågimpedansutgångar
- Utgångsreglering från -12 dB till +24 dB
- PFM subsonic-filter
- Valbar jordisolering
- LED-indikator för optimal spänning
- Ingång för extern nivåkontroll
- Transformatorisolerad PWM-strömförsörjning
Specifikationer
| Ingångar | |
|---|---|
| Förstärkaringångar | 3 (6 kanaler) |
| Ingångsförstärkning | 24 dB |
| Ingångsimpedans | 20 kΩ |
| Utgångar | |
| Förstärkarutgångar | 3 (6 kanaler) |
| Maximal utspänning | 9,5 Vrms |
| Maximal signalnivå | 13 V peak |
| Utgångsförstärkning | -12 dB till +24 dB |
| Utgångsimpedans | 50 Ω |
| Prestanda | |
| Total harmonisk distorsion | 0,005 % |
| Frekvensrespons | 10 Hz–100 kHz, ±1 dB |
| Signal/brus-förhållande | >110 dB |
| Kontroll och ström | |
| Fjärrkontroll | Fjärrkontroll-ingång, ACR-1 tillval |
| Strömförsörjning | Transformatorisolerad PWM |
| Strömförbrukning | 250 mA |
| Rekommenderad säkring | 1 A |
| Mått och vikt | |
| Mått (B × D × H) | 6,2 × 8,7 × 1,2 tum |
| Vikt | 1,0 kg |
Förpackningsinnehåll
- AudioControl MATRIX PLUS
- Strömkontakt
- Manual
